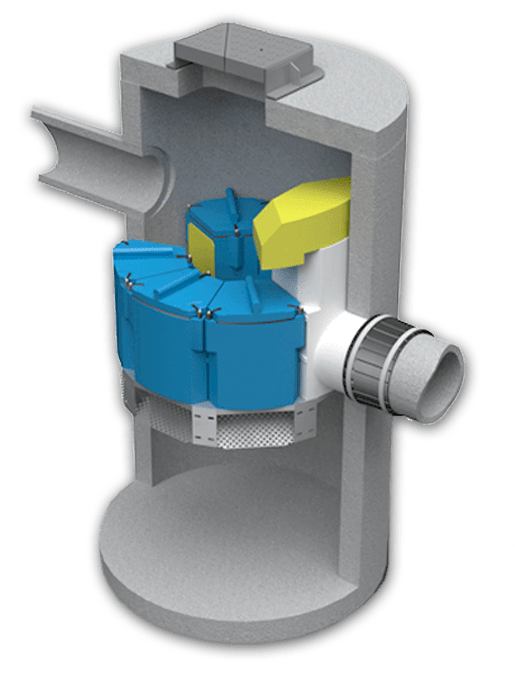

El filtro UpFlo™ es un dispositivo compacto de tratamiento de las aguas pluviales que combina decantación, cribado y un lecho fluido para eliminar sedimentos, hidrocarburos, metales pesados y nutrientes de las aguas de escorrentía, proveyendo rendimientos en la eliminación de sólidos suspendidos total demostradas de hasta el 98% y certificadas del 80%.

El UpFlo es una solución de tratamiento de alto rendimiento de las escorrentías, modular y flexible puede customizarse para cumplir con los requerimientos específicos de la aplicación o las regulaciones.

Fácil y sencillo de mantener, el filtro UpFlo™ permite un tratamiento superior de las aguas de escorrentía para aplicaciones con vertidos a medios sensibles o límites estrictos de vertido.

null

INFORMACIÓN TÉCNICA

FUNCIONAMIENTO

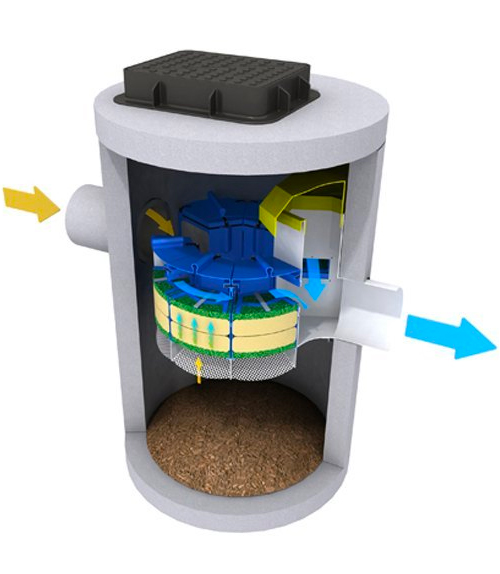

  • El filtro UpFlo® para el tratamiento de las aguas de escorrentía no tiene partes móviles, no requiere de energía externa y está fabricado con componentes duraderos anticorrosivos. Las escorrentías contaminadas entran en la cámara mediante un tubo o reja superficial y caen al fondo del pozo. Los sólidos gruesos y parte de los finos se acumularan en la base por decantación mientras que hidrocarburos y basuras permanecerán por flotación en la parte alta.
  • A medida que el agua llena la cámara el flujo asciende a través de las mallas inclinadas que previenen que los residuos gruesos bloqueen el medio filtrante. El diseño de los paquetes filtrantes incluye un medio que distribuye el flujo homogéneamente a lo largo del medio seleccionado para remover contaminantes del agua pluvial.
  • Las escorrentías tratadas se evacuan de la cámara mediante un canal ubicado en la parte superior de los módulos de filtrado desde donde se conducen al módulo de descarga y hacia la tubería de salida. En condiciones de carga el flujo excedente es evacuado mediante un bypass a modo de sifón que incorpora un deflector que previene la descarga de los residuos flotantes y los hidrocarburos retenidos en la unidad. Cuando la tormenta remite o la intensidad de la misma baja por debajo de un determinado valor el agua de la cámara se evacua por un sistema de drenado patentado ubicado en la base del módulo. Este fenómeno produce un contralavado pasivo de los medios filtrantes al cambiar el sentido del agua pluvial que alarga su vida útil y permite que los mismos no estén sumergidos cuando el evento de lluvias remite.
  • El mantenimiento del filtro UpFlo® está limitado a inspecciones periódicas, vaciado de sedimentos y flotantes y el recambio de los filtros una vez que los mismo están extinguidos.
null

BENEFICIOS

Provee un tratamiento excepcional en cualquier cuenca

El filtro UpFlo tiene componentes modulares que permiten adaptarlo al diseño y requerimiento de cualquier cuenca, capturando los niveles requeridos de flotantes, sedimentos, hidrocarburos, metales y nutrientes

Ahorra espacio

Las altas cargas ascensionales del filtro UpFlo se traducen en un menor consumo de espacio ahorrando en costes de construcción y una instalación más sencilla.

Consigue dos procesos de tratamiento en una unida

El filtro UpFlo combina pretratamiento, cribado y filración en un dispositivo.

Menor mantenimiento

Comparado con otros sistemas de filtración el filtro UpFlo provee mayores ciclos de funcionamiento entre mantenimientos y permite reemplazar los medios filtrantes de forma rápida y fácil.

ESPECIFICACIONES

Modelo Dimensiones (m) Número de módulos filtrantes Caudal de tratamiento (l/s) 1 Caudal hidráulico (l/s) 2 Carga hidráulica (mm) 3 Volumen aceites y flotantes (litros) Volumen sedimentos mínimo (litros)
Pozo 1.2 1-6 1,3-1,7 170 750 190 0.7
Cámara Según proyecto 7-50 7,8-65 Según proyecto 750 Según proyecto Según proyecto

Notas:

    1. Caudal de tratamiento basado en eliminar un 80% del sedimento de ensayo Sil-Co-Sil 106 compuesto de arena fina y limos (d50=22μm)
    2. Caudal máximo de tratamiento que puede pasar por la cámara sin meter en carga la red aguas arriba.
    3. Carga hidráulica operativa para el medio filtrante.

APRENDE MÁS SOBRE EL FILTRO UP-FLO™

¡Nuestros especialistas en tratamiento de aguas pluviales te asesoran!

El filtro UpFlo™ es un sistema modular de alto rendimiento basado en una filtración ascendente de las aguas pluviales mediante un lecho fluido.

Su diseño modular permite su instalación en pozos redondos de 1.2 m de diámetro o cámaras rectangulares prefabricadas o ejecutadas in situ. Cada unidad integra un número determinado de módulos filtrantes en función de caudal de diseño del sistema. La capacidad hidráulica del sistema se debería considerar con respecto al caudal punta de descarga del sistema de drenaje.

Solicita charla

APLICACIONES

  • Tratamiento de las aguas de escorrentía de zonas impermeables.
  • Aprovechamiento de las aguas pluviales en determinadas zonas urbanas.
  • Vertidos de aguas pluviales a zonas sensibles, humedales, aguas subterráneas, etc.
  • Control de metales pesados y partículas contaminantes en zonas industriales.
  • Tratamiento para sistemas de infiltración de aguas pluviales.
  • Control de las fuentes difusas de contaminación en zonas urbanas.

CERTIFICACIONES

Independientemente ensayado, aprobado y certificado.

El Filtro UpFlo™ ha sido ampliamente testado y ensayado por varias administraciones ambientales y en diversos estudios científicos. Filtro UpFlo™ esta avalado por el certificado de producto emitido por el WRc (Certificación nº PT/423/0318-AS).

null
null
null
null
  • La Corporación de Tecnología Avanzadas de Nueva Jersey (NJCAT) ha verificado los rendimientos del Downstream Defender®, esta asociación público-privada reúne el mayor talento, experiencia y recursos de la industria (Empresas, centros universitarios de investigación y la administración) para promover el desarrollo y comercialización de tecnologías ambientales innovadoras para la gestión de las aguas pluviales.
  • El Grupo de Ingeniería Agua y Medio Ambiente de la Universidad de A Coruña ha avalado el funcionamiento del Downstream Defender para la eliminación de la contaminación por aguas de escorrentía en distintas aplicaciones.

INSTALACIÓN Y MANTENIMIENTO

El filtro UpFlo™, es especialmente apto para cuencas urbanas de alta densidad y zonas industriales donde las aguas pluviales arrastran mayores cargas contaminantes y el espacio disponible tanto en superficie como en el subsuelo es limitado.

La filtración ascendente permite realizar contra lavados del medio filtrante al finalizar una precipitación, o varias veces durante el mismo evento de lluvias, al invertir el sentido del flujo en la unidad. Adicionalmente la gravedad actúa continuamente sobre las partículas que chocan o se adhieren al medio filtrante al hacerlas precipitar al fondo del pozo. De esta forma se prolonga la vida útil de los medios filtrantes, su efectividad y su capacidad hidráulica.
